Cảm biến Hall mô-đun đo tốc độ động cơ 3144E

Cảm biến Hall mô-đun 3144E là một linh kiện điện tử được sử dụng rộng rãi trong các ứng dụng đo tốc độ động cơ, đặc biệt là trong các hệ thống điều khiển vòng kín. Với cấu trúc nhỏ gọn, dễ sử dụng và độ tin cậy cao, cảm biến này đã trở thành một lựa chọn phổ biến cho nhiều kỹ sư và nhà thiết kế.

Cấu tạo và nguyên lý hoạt động

• Cảm biến Hall: Thành phần chính của mô-đun là một cảm biến Hall. Khi một từ trường được đặt gần cảm biến, nó sẽ tạo ra một điện áp Hall tỷ lệ thuận với độ lớn của từ trường.
• Mạch khuếch đại: Tín hiệu điện áp Hall rất yếu, vì vậy nó cần được khuếch đại để có thể sử dụng. Mạch khuếch đại trong mô-đun sẽ khuếch đại tín hiệu này lên mức logic (0 hoặc 1).
• Đầu ra: Đầu ra của mô-đun thường là một tín hiệu kỹ thuật số, có thể được sử dụng để điều khiển các thiết bị khác hoặc kết nối với một vi điều khiển.

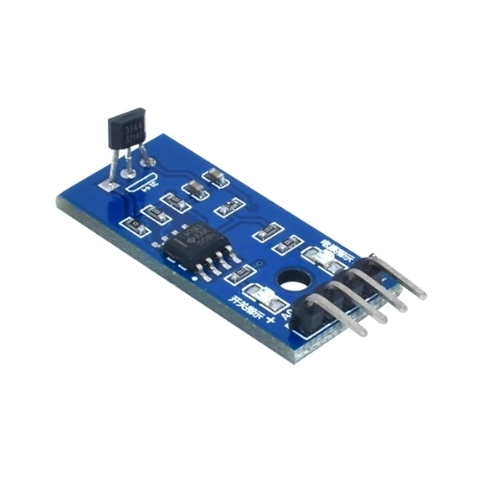

Cấu tạo cảm biến Hall môđun 3144E

Khi một bánh răng từ tính quay gần cảm biến Hall, từ trường thay đổi liên tục. Điều này tạo ra một loạt các xung điện áp tại đầu ra của cảm biến. Bằng cách đếm số xung trong một khoảng thời gian nhất định, ta có thể tính được tốc độ quay của động cơ.

Ưu điểm của cảm biến Hall 3144E

• Độ chính xác cao: Cảm biến Hall có độ chính xác rất cao, cho phép đo tốc độ một cách chính xác.
• Không tiếp xúc: Cảm biến không tiếp xúc trực tiếp với trục quay, giúp tăng tuổi thọ và giảm ma sát.
• Kích thước nhỏ gọn: Dễ dàng lắp đặt trong các không gian hạn chế.
• Tiêu thụ điện năng thấp: Tiết kiệm năng lượng.
• Giá thành hợp lý: Dễ dàng tiếp cận và sử dụng.

Ứng dụng của cảm biến Hall 3144E

• Đo tốc độ động cơ: Sử dụng rộng rãi trong các hệ thống điều khiển tốc độ động cơ, như động cơ DC, động cơ bước, động cơ servo.
• Phát hiện vị trí: Được sử dụng để phát hiện vị trí của các bộ phận quay, như trục khuỷu, trục cam.
• Đếm xung: Sử dụng để đếm số xung của các tín hiệu xung, như tín hiệu từ encoder.
• Các ứng dụng khác: Có thể được sử dụng trong các ứng dụng khác như đo lưu lượng, đo áp suất, cảm biến tốc độ xe đạp, v.v.

Cách sử dụng cảm biến Hall 3144E

• Lắp đặt: Lắp cảm biến gần với một bánh răng từ tính hoặc một nam châm vĩnh cửu quay. Khoảng cách giữa cảm biến và nam châm cần được điều chỉnh để đảm bảo tín hiệu đầu ra ổn định.
• Kết nối: Kết nối các chân của cảm biến với mạch điều khiển hoặc vi điều khiển theo sơ đồ kết nối.
• Lập trình: Viết chương trình để đọc tín hiệu từ cảm biến và tính toán tốc độ.
