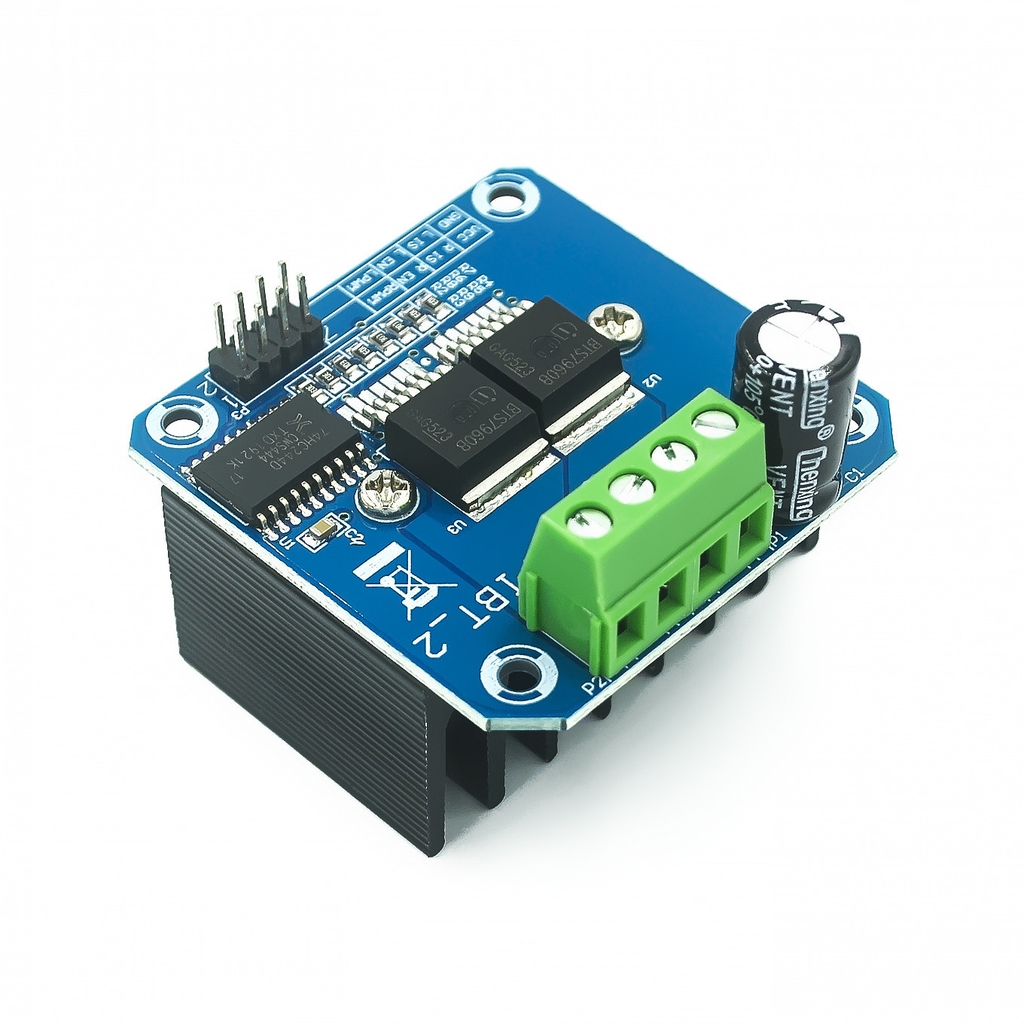

BTS7960 Module Điều Khiển Động Cơ DC 43A

BTS7960 là một module điều khiển động cơ DC hiệu suất cao, được thiết kế để điều khiển các động cơ DC có dòng điện lớn lên đến 43A. Module này sử dụng cầu H để đảo chiều và điều khiển tốc độ của động cơ một cách linh hoạt.

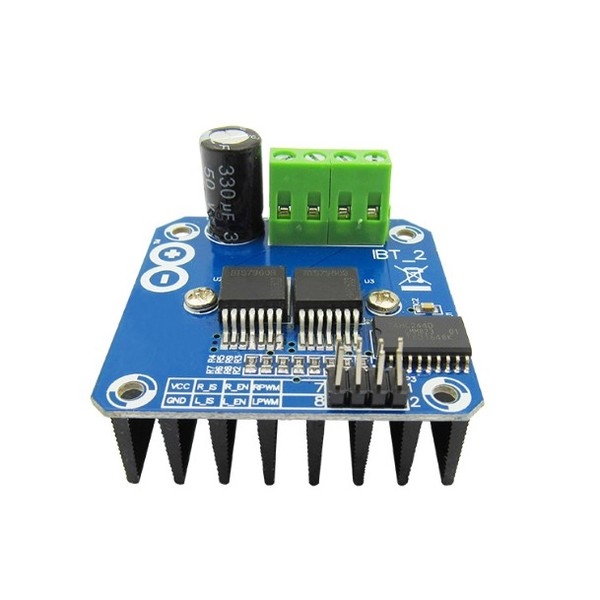

Cấu tạo và chức năng các chân:

• VCC: Nguồn cấp cho mạch điều khiển (thường là 3.3V hoặc 5V).
• GND: Chân mass.
• R_EN: Khi kéo thấp, sẽ tắt nửa cầu H bên phải.
• L_EN: Khi kéo thấp, sẽ tắt nửa cầu H bên trái.
• RPWM: Tín hiệu PWM để điều khiển tốc độ và hướng quay của động cơ.
• LPWM: Tín hiệu PWM để điều khiển tốc độ và hướng quay của động cơ.
• OUT1, OUT2: Hai đầu ra của cầu H, kết nối trực tiếp với động cơ.

Ưu điểm của BTS7960:

• Dòng điện lớn: Có thể điều khiển động cơ DC có dòng điện lên đến 43A.
• Hiệu suất cao: Ít tỏa nhiệt, độ ổn định cao.
• Dễ sử dụng: Giao diện đơn giản, dễ dàng tích hợp vào các dự án.
• Bảo vệ: Tích hợp các tính năng bảo vệ quá dòng, quá áp, quá nhiệt.

Ứng dụng:

• Robot: Điều khiển động cơ của robot di động, cánh tay robot.
• Xe điều khiển từ xa: Điều khiển tốc độ và hướng di chuyển của xe.
• Các thiết bị tự động hóa: Điều khiển các thiết bị cơ khí trong tự động hóa.
• Dự án DIY: Tạo các thiết bị điều khiển động cơ đơn giản.

Sơ đồ kết nối cơ bản:

Cách thức hoạt động:

• Điều khiển tốc độ: Bằng cách thay đổi tần số PWM (Pulse Width Modulation) tại chân RPWM và LPWM, ta có thể điều chỉnh tốc độ quay của động cơ.
• Đảo chiều: Để đảo chiều quay của động cơ, ta chỉ cần đổi vị trí của tín hiệu PWM tại chân RPWM và LPWM.
• Tắt động cơ: Kéo thấp chân R_EN hoặc L_EN để tắt một nửa cầu H, từ đó làm dừng động cơ.

Lưu ý khi sử dụng:

• Tản nhiệt: Khi điều khiển động cơ ở dòng điện lớn, cần chú ý đến việc tản nhiệt cho module.
• Nguồn cấp: Cung cấp nguồn cấp ổn định cho module.
• Bảo vệ: Sử dụng các biện pháp bảo vệ quá dòng, quá áp cho động cơ và module.
• Kết nối đúng cực: Kết nối đúng cực của động cơ với các chân OUT1 và OUT2.
