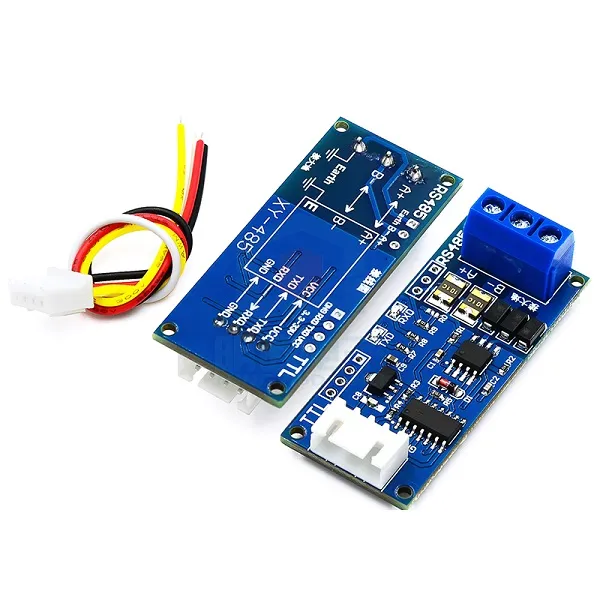

XY-K485 Module Chuyển Đổi TTL To RS485

Mô-đun XY-K485 là một linh kiện điện tử được sử dụng để chuyển đổi tín hiệu giữa giao tiếp TTL (Transistor-Transistor Logic) và RS485. TTL là giao tiếp thường được sử dụng trong các vi điều khiển như Arduino, Raspberry Pi, trong khi RS485 là giao tiếp nối tiếp bán song công, thường được sử dụng để truyền dữ liệu trên khoảng cách xa và trong môi trường nhiễu.

Tại sao cần mô-đun XY-K485?

• Kết nối các thiết bị khác nhau: Khi bạn muốn kết nối một thiết bị sử dụng giao tiếp TTL với một thiết bị khác sử dụng giao tiếp RS485, mô-đun XY-K485 đóng vai trò như một cầu nối.
• Truyền dữ liệu trên khoảng cách xa: RS485 có khả năng truyền dữ liệu trên khoảng cách xa hơn so với TTL và ít bị nhiễu hơn.
• Kết nối nhiều thiết bị: RS485 cho phép kết nối nhiều thiết bị vào một bus, giúp giảm thiểu số lượng dây dẫn.

Cấu tạo và chức năng của mô-đun XY-K485:

• Các chân kết nối:

  • VCC: Cung cấp nguồn điện cho mô-đun.
  • GND: Chân mát.
  • DE: Dấu hiệu kích hoạt (Direction Enable): Khi DE=1, dữ liệu được truyền từ TTL sang RS485; khi DE=0, dữ liệu được truyền từ RS485 sang TTL.
  • RE: Dấu hiệu nhận (Receive Enable): Khi RE=1, mô-đun ở chế độ nhận.
  • A: Chân A của giao tiếp RS485.
  • B: Chân B của giao tiếp RS485.
  • R, T: Chân nhận và truyền của giao tiếp TTL.

• Chức năng:

  • Chuyển đổi mức điện áp giữa TTL và RS485.
  • Bảo vệ mạch khỏi các tác động từ môi trường.
  • Điều khiển hướng truyền dữ liệu.

Ứng dụng của mô-đun XY-K485:

• Kết nối các cảm biến, module với vi điều khiển: Ví dụ, kết nối cảm biến nhiệt độ, cảm biến độ ẩm với Arduino.
• Xây dựng các hệ thống điều khiển: Sử dụng trong các hệ thống tự động hóa, điều khiển động cơ, hệ thống thu thập dữ liệu.
• Truyền thông công nghiệp: Sử dụng trong các ứng dụng công nghiệp yêu cầu truyền dữ liệu ổn định và đáng tin cậy.
