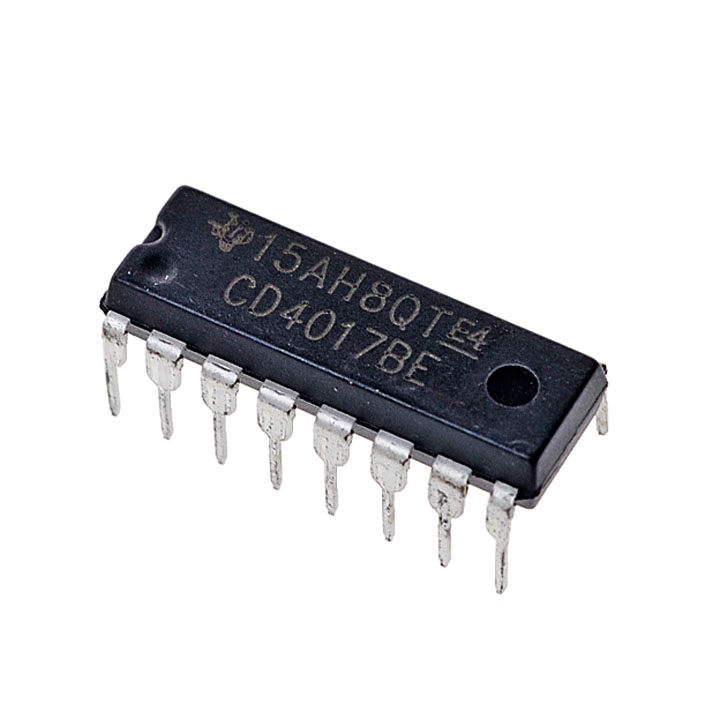

IC CD4017BE

CD4017BE là một mạch tích hợp (IC) thuộc họ CMOS, được sử dụng rộng rãi trong các mạch điện tử kỹ thuật số. Nó là một bộ đếm thập phân, có nghĩa là nó có thể đếm từ 0 đến 9 và sau đó quay lại 0.

Đặc điểm chính:

• Đếm thập phân: Đếm từ 0 đến 9 và quay lại 0.
• 10 đầu ra: Có 10 đầu ra, mỗi đầu ra sẽ được kích hoạt lần lượt khi đếm tăng lên.
• Tốc độ cao: Có thể hoạt động ở tần số xung nhịp lên đến 5.5MHz.
• Điện áp hoạt động rộng: Có thể hoạt động với điện áp từ 3V đến 18V.
• Tiêu thụ điện năng thấp: Thuộc họ CMOS nên tiêu thụ điện năng thấp.

Cấu tạo và nguyên lý hoạt động:

IC CD4017BE có 16 chân, bao gồm:

• GND: Chân nối đất.
• VCC: Chân cấp nguồn.
• CLK: Chân nhận xung nhịp vào.
• RESET: Chân đặt lại bộ đếm về 0.
• Q0 đến Q9: 10 đầu ra tương ứng với các số từ 0 đến 9.
• RO: Đầu ra mang (carry out), được kích hoạt khi đếm đến 9.

Khi nhận được xung nhịp vào chân CLK, bộ đếm sẽ tăng giá trị lên 1. Đầu ra tương ứng với giá trị hiện tại sẽ được kích hoạt ở mức cao, trong khi các đầu ra khác ở mức thấp. Khi đếm đến 9, đầu ra Q9 sẽ được kích hoạt và đầu ra RO sẽ được đặt ở mức cao để báo hiệu đã đếm đủ một chu kỳ.

Ứng dụng:

• Bộ chia tần số: Chia tần số của một xung nhịp xuống 10 lần.
• Đồng hồ điện tử: Hiển thị các số từ 0 đến 9.
• Bộ điều khiển động cơ bước: Điều khiển bước quay của động cơ bước.
• Mạch tạo sóng vuông: Tạo ra các sóng vuông có tần số khác nhau.
• Mạch đếm xung: Đếm số xung trong một khoảng thời gian.

Ví dụ ứng dụng:

• Đồng hồ điện tử đơn giản: Sử dụng 4 IC CD4017BE để hiển thị giờ, phút, giây và giây thứ.
• Bộ điều khiển đèn LED chạy vòng tròn: Sử dụng IC CD4017BE để điều khiển các đèn LED sáng lần lượt theo vòng tròn.

Lưu ý khi sử dụng:

• Nguồn điện ổn định: Cung cấp nguồn điện ổn định cho IC để đảm bảo hoạt động chính xác.
• Tín hiệu xung nhịp: Đảm bảo tín hiệu xung nhịp có độ rộng xung và khoảng cách thời gian phù hợp.
• Kết nối chân: Kết nối các chân của IC đúng với sơ đồ chân.
• Tải trọng đầu ra: Đảm bảo tải trọng của các đầu ra không vượt quá giới hạn cho phép.

CD4017BE là một IC đa năng và dễ sử dụng, phù hợp cho nhiều ứng dụng khác nhau. Với hiểu biết cơ bản về cách hoạt động và các ứng dụng phổ biến, bạn có thể tận dụng tối đa khả năng của IC này trong các dự án điện tử của mình.
