Ic ULN2801A

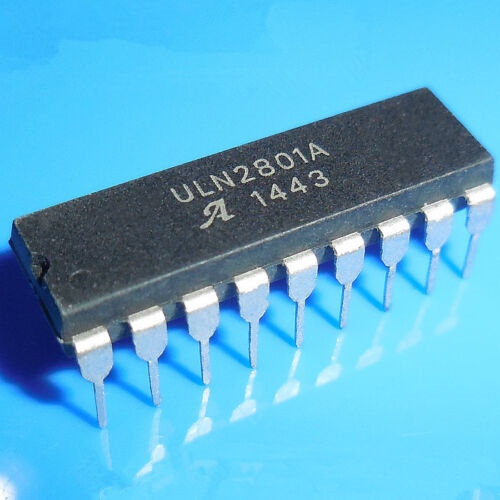

ULN2801A là một mạch tích hợp (IC) chứa 8 transistor Darlington trong một gói duy nhất. Nó được thiết kế để kết nối các mạch logic có công suất thấp với các tải có điện áp và dòng điện cao hơn.

Đặc điểm chính:

• 8 transistor Darlington NPN: Mỗi transistor có thể chịu được dòng điện liên tục lên đến 500mA và điện áp tắt tối đa 50V.
• Cấu hình emitter chung: Giúp đơn giản hóa thiết kế mạch.
• Diode bảo vệ tích hợp: Bảo vệ transistor khỏi các xung điện áp cảm ứng từ tải cảm.

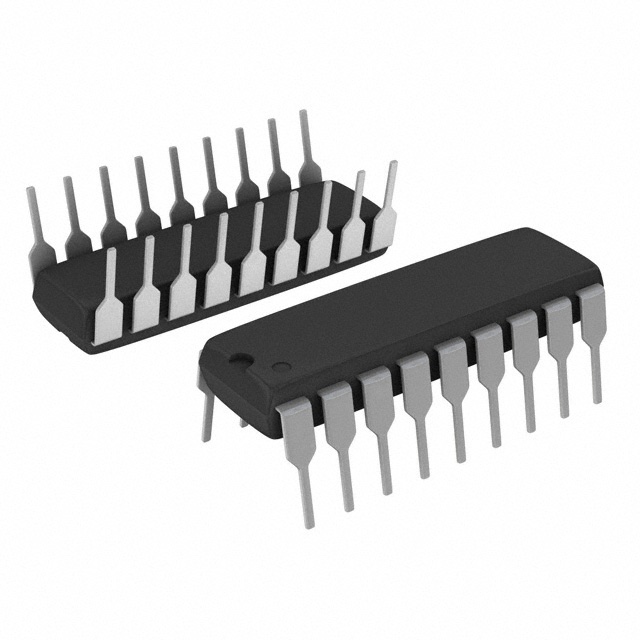

• Gói DIP-18: Dễ sử dụng và hàn.

Ứng dụng điển hình:

• Điều khiển động cơ: Điều khiển các động cơ DC nhỏ, động cơ bước hoặc solenoid.
• Điều khiển relay: Kết nối với relay để chuyển mạch điện áp/dòng điện cao hơn.
• Điều khiển LED: Điều khiển nhiều LED, đặc biệt là trong các ma trận hoặc màn hình phân đoạn.

Nguyên lý hoạt động:

• Mỗi cặp Darlington cung cấp hệ số khuếch đại dòng điện cao, cho phép tín hiệu logic có dòng điện thấp điều khiển tải có dòng điện cao hơn.
• Diode tích hợp bảo vệ transistor khỏi các xung điện áp sinh ra bởi tải cảm khi transistor tắt.

Ví dụ mạch: Điều khiển động cơ DC

[Hình ảnh mạch ULN2801A điều khiển động cơ DC]

Trong ví dụ này, chân ra của vi điều khiển được kết nối với chân vào của ULN2801A. Khi một tín hiệu logic cao được áp dụng vào một chân vào, transistor Darlington tương ứng sẽ bật, cho phép dòng điện chạy qua động cơ. Một điện trở giới hạn dòng điện thường được sử dụng để bảo vệ transistor.

Lưu ý:

• Tản nhiệt: Đối với các ứng dụng công suất cao, hãy cân nhắc sử dụng tản nhiệt để tránh quá nhiệt.
• Giới hạn dòng điện: Luôn sử dụng điện trở giới hạn dòng điện phù hợp để bảo vệ transistor.
• Điện áp định mức: Đảm bảo điện áp áp dụng vào chân ra không vượt quá điện áp định mức tối đa.
