Mạch Chuyển Đổi RS485 To TTL

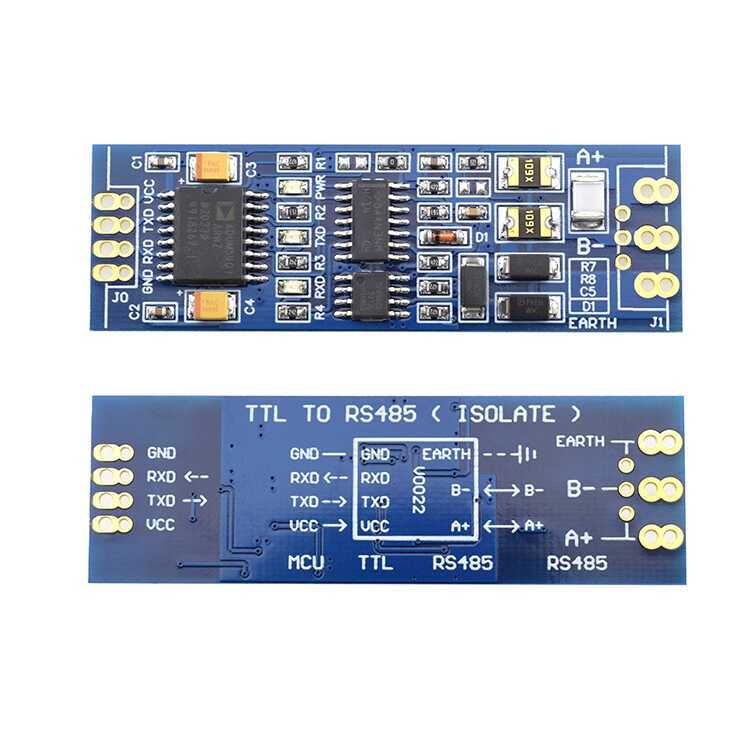

Mạch chuyển đổi RS485 to TTL là một mạch điện tử được thiết kế để chuyển đổi tín hiệu truyền thông giữa hai chuẩn giao tiếp khác nhau: RS485 và TTL.

• RS485: Là một chuẩn giao tiếp nối tiếp, đa điểm, nửa song công, được sử dụng rộng rãi trong các hệ thống công nghiệp và tự động hóa để truyền dữ liệu trên khoảng cách xa và trong môi trường nhiễu.
• TTL: Là một chuẩn giao tiếp logic, thường được sử dụng trong các vi điều khiển và mạch điện tử nhỏ gọn.

Tại sao cần mạch chuyển đổi RS485 to TTL?

• Kết nối các thiết bị khác nhau: Khi cần kết nối một thiết bị sử dụng giao tiếp RS485 (ví dụ: cảm biến, module I/O) với một vi điều khiển sử dụng giao tiếp TTL (ví dụ: Arduino, Raspberry Pi), mạch chuyển đổi này đóng vai trò trung gian.
• Tăng khả năng tương thích: Mạch chuyển đổi giúp mở rộng khả năng tương thích giữa các thiết bị khác nhau, cho phép chúng giao tiếp với nhau một cách hiệu quả.
• Cách ly tín hiệu: Mạch chuyển đổi có thể giúp cách ly tín hiệu giữa các thiết bị, giảm thiểu nhiễu và bảo vệ các thiết bị khỏi hư hỏng.

Cấu tạo và hoạt động

• IC chuyển đổi: Thường sử dụng các IC chuyên dụng như MAX485, SN75176,… để thực hiện quá trình chuyển đổi.
• Điện trở kéo lên/kéo xuống: Dùng để xác định mức logic khi không có dữ liệu truyền.
• Tụ điện: Dùng để lọc nhiễu và ổn định mạch.
• Cách hoạt động: Khi có dữ liệu truyền đến, IC chuyển đổi sẽ điều khiển các transistor để chuyển đổi mức tín hiệu từ RS485 sang TTL hoặc ngược lại.

Ứng dụng

• Tự động hóa công nghiệp: Kết nối các cảm biến, module I/O với PLC, máy tính công nghiệp.
• Hệ thống giám sát: Truyền dữ liệu từ các cảm biến về trung tâm điều khiển.
• Viễn thông: Trong các hệ thống truyền thông dữ liệu trên đường truyền dài.
