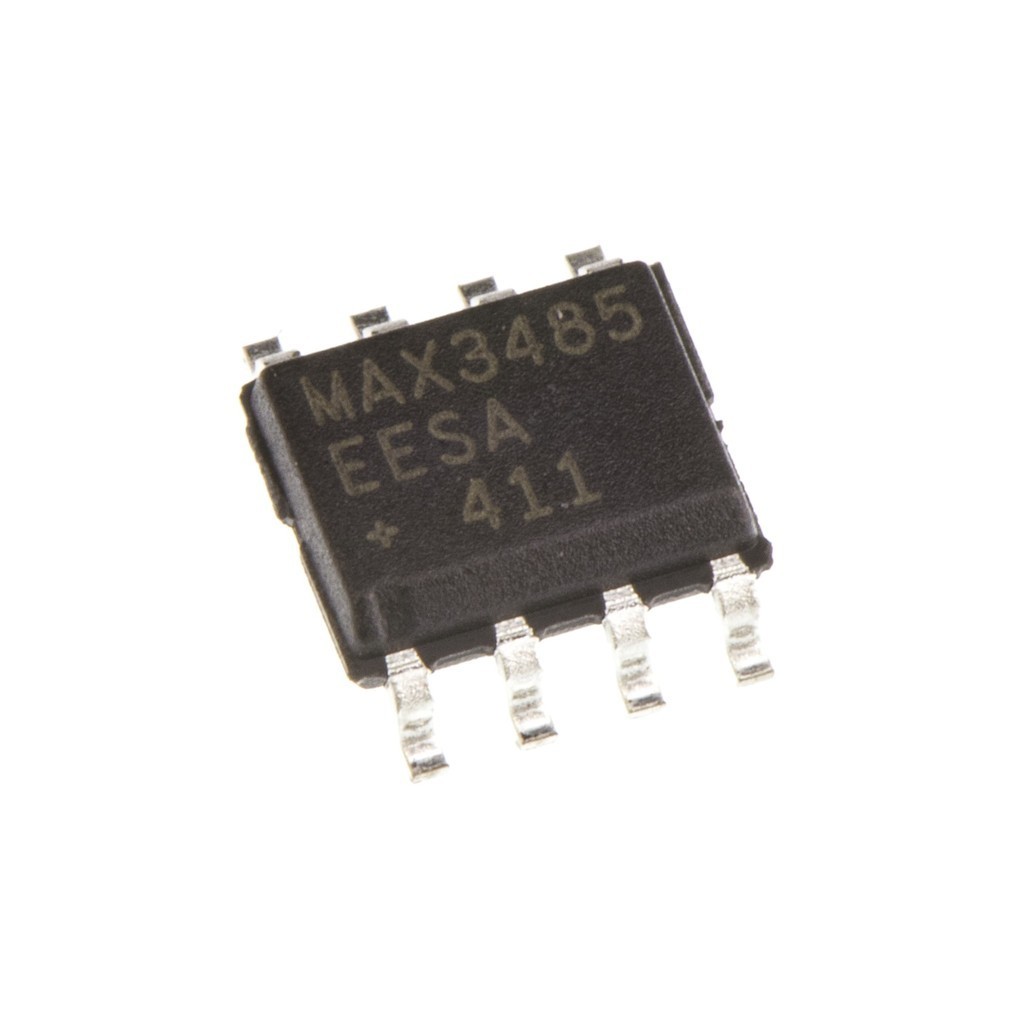

MAX3485EESA+ Line Transceiver, 8-SOIC

MAX3485EESA+ là một mạch tích hợp (IC) đóng vai trò là bộ chuyển đổi tín hiệu (transceiver) cho giao tiếp RS-485. Nó được sản xuất bởi Analog Devices (trước đây là Maxim Integrated) và được đóng gói trong vỏ SOIC-8, gồm 8 chân kết nối. IC này cho phép truyền dữ liệu giữa các thiết bị điện tử thông qua đường truyền cân bằng, giúp tăng cường độ tin cậy và khoảng cách truyền.

Chức năng chính

• Chuyển đổi tín hiệu: Chuyển đổi tín hiệu đơn kết thúc (single-ended) từ thiết bị phát thành tín hiệu cân bằng (differential) để truyền đi và ngược lại.
• Tăng cường tín hiệu: Tăng cường biên độ tín hiệu để đảm bảo truyền dữ liệu chính xác trên khoảng cách dài.
• Bảo vệ quá áp: Bảo vệ mạch trong trường hợp có nhiễu điện áp cao.
• Điều khiển trạng thái hoạt động: Cho phép thiết bị phát hoặc nhận dữ liệu thông qua chân điều khiển.

Cấu tạo

Ứng dụng

• Truyền thông công nghiệp: Sử dụng trong các hệ thống điều khiển tự động, cảm biến, thiết bị đo lường.
• Mạng lưới cảm biến: Kết nối nhiều cảm biến với bộ điều khiển trung tâm.
• Hệ thống giám sát từ xa: Truyền dữ liệu từ xa giữa các thiết bị.

Ưu điểm

• Truyền dữ liệu trên khoảng cách dài: Khả năng truyền tín hiệu chính xác trên đường truyền dài.
• Chống nhiễu tốt: Tín hiệu cân bằng giúp loại bỏ nhiễu điện từ.
• Tiêu thụ điện năng thấp: Tiết kiệm năng lượng.
• Dễ sử dụng: Cung cấp các tính năng cần thiết cho giao tiếp RS-485.

Lưu ý khi sử dụng

• Kết nối đúng cách: Đảm bảo kết nối đúng các chân của IC với mạch điện.
• Điện áp cung cấp: Sử dụng nguồn điện đúng với thông số kỹ thuật của IC.
• Kết nối đường truyền: Sử dụng cáp cân bằng và kết nối đúng cách.
• Tốc độ truyền: Không vượt quá tốc độ truyền tối đa của IC.
